Ελέγχος αναγνώρισης άξονα οχήματος υψηλής ακρίβειας απλή λειτουργία

Περιγραφή του προϊόντος

Ως βοηθητικό στοιχείο του συστήματος ζύγισης, ο ελεγκτής αναγνώρισης άξονα οχήματος ερευνάται, σχεδιάζεται και κατασκευάζεται ανεξάρτητα από την εταιρεία Zhengzhou Hengliang Tech Co., Ltd.
Όταν ένα όχημα περνά πάνω από τον αισθητήρα αναγνώρισης άξονα, ο ελεγκτής καταγράφει τις διακυμάνσεις του σήματος.παράγει τα χαρακτηριστικά σήματα που αντιστοιχούν στους τροχούς του οχήματοςΟ ελεγκτής αυτός υποστηρίζει το σύστημα ζύγισης στην εφαρμογή λειτουργιών όπως η ταξινόμηση τύπου οχήματος, τα στατιστικά στοιχεία θέσης σημείων πίεσης και η λειτουργία ελεύθερης ροής.
Ο εξοπλισμός έχει τα πλεονεκτήματα της υψηλής ταχύτητας, της υψηλής ακρίβειας, της απλής λειτουργίας, της υψηλής σταθερότητας και της εύκολης συντήρησης.

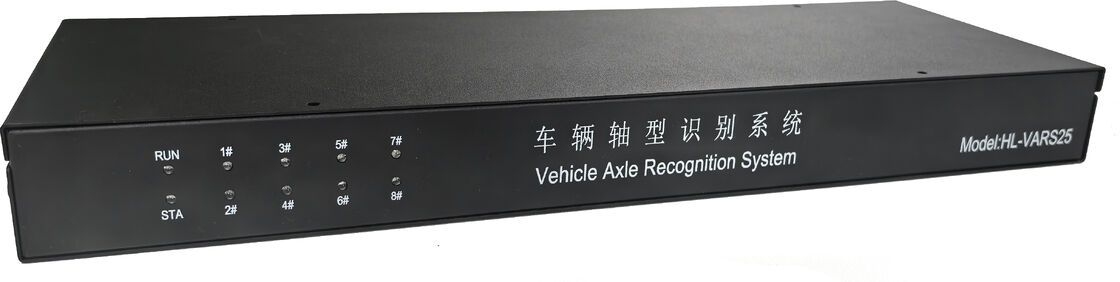

Σχήμα 1-1 Προσωρινή θέα του εξοπλισμού

Ο ελεγκτής αναγνώρισης άξονα του οχήματος είναι εξοπλισμένος με διεπαφές εισόδου για έως και 8 κανάλια αισθητήρων αναγνώρισης άξονα τροχού, 1 διεπαφή επικοινωνίας CAN, 1 διεπαφή επικοινωνίας RS232,1 Διασύνδεση επικοινωνίας RS485, 1 διεπαφή Ethernet, 2 ψηφιακά κανάλια εισόδου, 2 ψηφιακά κανάλια εξόδου και μια διεπαφή εξόδου 5V.

Σχήμα 1-2 Πίσω θέα του εξοπλισμού

Τεχνικές προδιαγραφές

Εισαγωγή λειτουργίας

Οι κύριες λειτουργίες του συστήματος αναγνώρισης άξονα του οχήματος είναι:και ενεργητική αναφορά χαρακτηριστικών δεδομένων, όπως σημεία πίεσης ελαστικών και τύποι ελαστικών, όταν τα ελαστικά του οχήματος περνάνε πάνω από τους αισθητήρες αναγνώρισης άξονα τροχού, ώστε να βοηθηθεί το σύστημα ζύγισης στον προσδιορισμό του τύπου του οχήματος.

Αυτό το σύστημα αναγνώρισης άξονα του οχήματος υποστηρίζει τη διαμόρφωση πολλαπλών παραμέτρων μέσω ειδικού λογισμικού διαχείρισης, συμπεριλαμβανομένης της ρύθμισης του πρωτοκόλλου επικοινωνίας του συστήματος και του ρυθμού baud,καθορισμός ορίων ενεργοποίησης του οχήματος, και ενεργοποιώντας ή απενεργοποιώντας όλα τα σημεία ανίχνευσης των αισθητήρων αναγνώρισης τροχού-άξονα, βελτιώνοντας αποτελεσματικά τη σταθερότητα και την ευελιξία του συστήματος.

Εξαγωγή δεδομένων και πρωτόκολλα

Οι προεπιλεγμένες διεπαφές επικοινωνίας του συστήματος αναγνώρισης άξονα οχήματος είναι οι CAN, RS485 και RS232.και το σύστημα λαμβάνει και αναλύει επίσης τα δεδομένα από αυτές τις τρεις θύρες αντίστοιχα.

Κατά προεπιλογή, το σύστημα αναγνώρισης άξονα του οχήματος αποστέλλει περιοδικά πλαισίια κατάστασης λειτουργίας ή πλαισίια βασικών πληροφοριών.αποστέλλει αυτόματα πλαίσια δεδομένων άξοναΗ συγκεκριμένη ροή και το μορφότυπο του πλαισίου εξαρτώνται από το ρυθμισμένο πρωτόκολλο επικοινωνίας.

Σχήμα 6-1 Σχεδιακό διάγραμμα σύνδεσης μεταξύ συστήματος αναγνώρισης άξονα οχήματος και οργάνου ζύγισης
